Spring 状态机实战

前言

在电商领域，很多业务对象都是有状态的，且这些对象的状态又多又复杂。硬编码的方式已经不适合管理当前复杂业务对象的状态。为了适配复杂多变的业务，可以使用状态机来管理状态，统一定义业务对象状态和状态的流转。接下来，本文会重点介绍状态机相关的概念和使用场景。

定义

在介绍状态机之前，先介绍一个工作流（WorkFlow），初学者通常容易将两个概念混淆。工作流（WorkFlow），大体是指业务过程（整体或者部分）在计算机应用环境下的自动化，是对工作流程及其各操作步骤之间业务规则的描述。在计算机系统中，工作流属于计算机支持的协同工作（CSCW）的一部分。
状态机是工作流（WorkFlow）的一种类型，包括顺序工作流（Sequential）和状态机工作流（State Machine）。状态机是有限状态自动机的简称，是现实事物运行规则抽象而成的一个数学模型。
简单说明一下状态机和流程图这两个概念的区别。状态机用来描述一个特定对象的所有可能状态，以及由于各种事件的发生而引起的状态之间的转移。而流程图则用于表示完成某件事情中的各个活动过程，关键的是每一个步骤。

状态机（WorkFlow）	工作流（State Machine）
关注单个任务	关注状态流转
无循环	可以简单的实现循环
实现简单	比较麻烦，需要记录任务当前状态
串行表达，不是很灵活	表达更灵活
运行销量高	效率低，可并行

状态机选型

流程引擎易滥用，但状态机却实用且使用广泛，主要有以下两个原因：

1. 实现。最简单、轻量的状态机用一个 Enum 就能实现，基本是零成本。
2. 使用状态机的 DSL 来表达状态的流转，语义会更加清晰，会增强代码的可读性和可维护性。

然而，当业务场景比较复杂时，还是会超出 Enum 仅支持线性状态流转的范畴，因此不得不考虑一下开源状态机。
着重看了两个状态机引擎的实现，一个是 Spring StateMachine，一个是 Squirrel StateMachine，他们的优点是功能很完备，缺点也是功能很完备。
就实际项目而言（其实大部分项目都是如此），实在不需要那么多状态机的高级玩法：比如状态的嵌套（Substate），状态的并行（Parallel，Fork，Join）、子状态机等等。
且开源状态机大多都是有状态的，使用分布式多线程来实现，无法做到线程安全，代码需要用到锁同步。每一次状态机在接收请求的时候，都不得不重新 Build 一个新的状态机实例，就导致开源状态机性能差。

	优点	缺点
Spring StateMachine

1. 强大的生命周期管理
2. 易于集成
3. 良好的文档和社区支持
   |
4. 学习曲线较陡峭
5. 可能增加项目复杂性
   |
   | Squirrel StateMachine |
6. 轻量级
7. 简单易用
8. 性能高效
   |
9. 功能相对有限
   |
   | Cola-StateMachine |
10. 高度可扩展
11. 语义清晰、可读性强
12. 线程安全
    |
13. 文档和社区支持相对较少
    |

最终选用了一个开源的状态机引擎 Cola-StateMachine。

Cola-StateMachine 简介

COLA 框架的状态机组件是一种小巧、无状态、简单、轻量、性能极高的状态机 DSL 实现，解决业务中的状态流转问题。
Cola-StateMachine 使用的是 Internal DSL 这样一种通用语言的特定用法，用这种 DSL 写出的程序有一种自定义语言的风格，与其所使用的宿主语言有所区别。Cola-StateMachine 使用 Java 实现，最简单，实现成本也最低，但是不支持“外部配置”。
Cola-StateMachine 中的核心概念：

1. State：状态
2. Event：事件，状态由事件触发，引起变化
3. Transtition：流转，表示从一个状态到另一个状态
4. External Transititon：外部流转，两个不同状态之间的流转
5. Interal Transtition：内部流转，同一个状态之间的流转
6. Condition：条件，标识是否允许到达某个状态
7. Action：动作，到达某个状态以后，可以做什么
8. StateMachine：状态

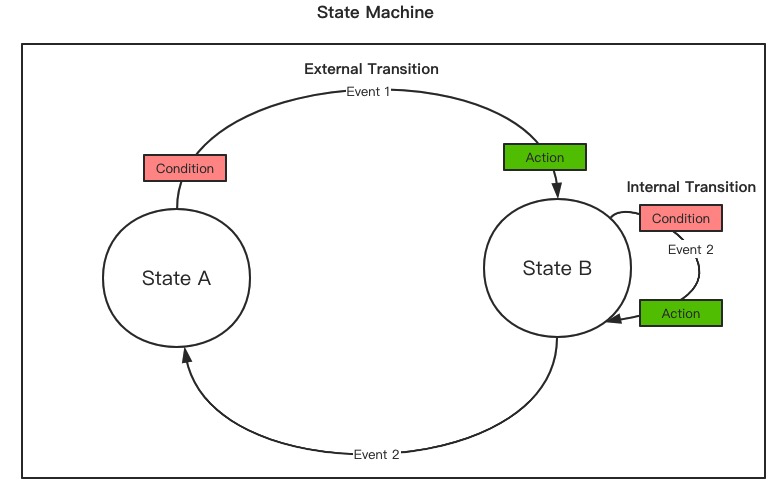

Cola-statemachine 工作模式
Cola-StateMachine 核心代码

builder.externalTransition()
  .from(States.STATE1)
  .to(States.STATE2)
  .on(Events.EVENT1)
  .when(checkCondition())
  .perform(doAction());

实践使用

使用场景

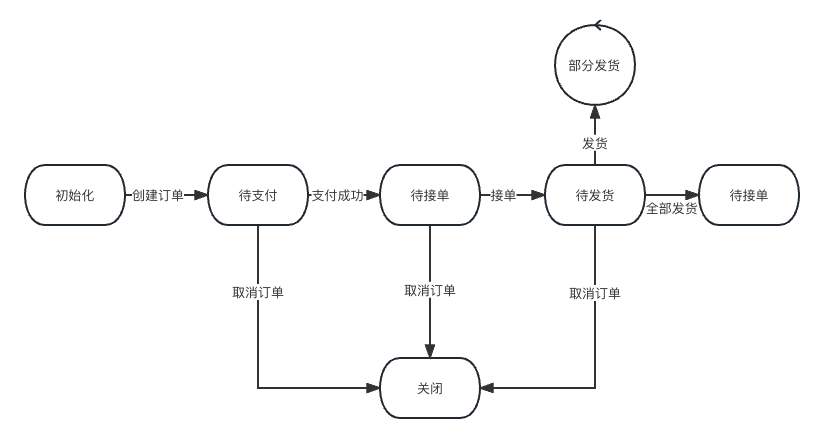

在设计电商系统订单模块时，订单会涉及各种状态以及状态与状态之间的流转，可扩展性、可维护性会是开发者关注的重点。

订单状态包括：初始化、待支付、待接单、待发货、待收货…
订单事件包括：创建订单、支付成功、接单、发货、取消订单…
需要考虑如下问题：

1. 当订单状态增加时，如何尽可能少的改动或改动对历史影响不大？
2. 如果在同一入口调用，每个事件的处理方法需要的入参都有所不同，如何处理？
3. 有可能某个事件，在不同平台(买家端、卖家后台、管理平台)的处理逻辑也有些不同，如何处理？

因为订单涉及到很多状态的流转，选择使用状态机引擎来表达状态流转。因为状态机 DSL 带来的表达能力，相比较于 if-else 的代码，要更优雅更容易理解。另一方面，状态机很简单，不像流程引擎那么华而不实。

1、引入依赖

第一步：引入依赖

<dependency>
  <groupId>com.alibaba.cola</groupId>
  <artifactId>cola-component-statemachine</artifactId>
  <version>4.2.1</version>
</dependency>

2、订单基本配置

第二步：定义状态机中基础属性：状态、时间、状态机。在本次实践中使用 OrderStatusEnum 定义订单状态，使用 OrderEventParam定义订单事件，使用 OrderStateMachineIdEnum 定义状态机。

//订单状态
public enum OrderStatusEnum {
    INIT("初始化", 0),
    PAY_ONLINE("待支付", 1),
    WAITING_FOR_RECEIVED("待接单", 2),
    WAITING_DELIVERY("待发货", 3),
    PART_DELIVERY("部分发货", 4),
    DELIVER_ALL("待收货", 5),
    RECEIVED("已收货", 6),
    DONE("已完成", 7),
    CANCEL("已关闭", 8);
}

//订单事件
public enum OrderEventEnum {
    CREATE_ORDER(1, "创建订单"),
    REPAY(2, "支付"),
    CANCEL_ORDER(3, "取消订单"),
    TAKE_ORDER(4, "接单"),
    REJECT_ORDER(5, "拒单"),
    DELIVERY_PART(6, "部分发货"),
    DELIVERY_ALL(7, "全部发货"),
    CONFIRM_RECEIPT(8, "确认收货"),
    EXTEND_RECEIPT(9, "延长收货"),
    COMPLETE(10, "交易完成");
}

//订单状态机ID 枚举
public enum OrderStateMachineIdEnum {
    ORDER_OF_SALE("ORDER_OF_SALE",
                  OrderBizEnum.SALE_ORDER, "订单状态机");
}

3、订单流转状态机

第三步：定义订单状态流转事件。具体使用 Builder 和 Fluent Interface 的方式，确保代码调用的顺序。比如，在 From 的后面只能调用To，从而保证了状态机构建的语义正确性和连贯性。使用状态机 Builder，确认状态流转模式（Transition），接收状态（From），定义动作（On），检查条件（When），执行事件（Perform），然后返回目标状态（To）。
当有新订单事件的增加时，在此状态机中增加相应事件即可，同时维护好订单事件与事件实现方法之间的关系。

public class OrderOfSaleStateMachine implements OrderStateMachine {
    public void initialize() {

        //对状态机开始构建，并在StateMachineFactory中注册
        StateMachineBuilder<OrderStatusEnum, OrderEventEnum, OrderContext> builder
                = StateMachineBuilderFactory.create();

        /**
         * 创建订单: 初始化 -> 待支付
         * externalTransition : 用于一个流转的构建器
         */
        builder.externalTransition().from(OrderStatusEnum.INIT).to(OrderStatusEnum.PAY_ONLINE)
                .on(OrderEventEnum.CREATE_ORDER).when(checkOrder()).perform(createOrderAction);

        /**
         * 部分发货: 部分发货
         * internalTransition : 内部流转
         */
        builder.internalTransition()
                .within(OrderStatusEnum.PART_DELIVERY)
                .on(OrderEventEnum.DELIVERY_PART)
                .when(checkOrder())
                .perform(deliverOrderAction);

        /**
         * 取消订单: 待支付、待发货、待收货 -> 待支付
         * externalTransitions : 用于多个流转的构建器
         */
        builder.externalTransitions()
                .fromAmong(OrderStatusEnum.PAY_ONLINE,OrderStatusEnum.WAITING_FOR_RECEIVED,                                      OrderStatusEnum.WAITING_DELIVERY)
                .to(OrderStatusEnum.CANCEL)
                .on(OrderEventEnum.CANCEL_ORDER)
                .when(checkOrder())
                .perform(cancelOrderAction);


        // 说明：cola statemachine 构建后，会自动 StateMachineFactory 注册。
        // 构建成功后根据 StateMachineFactory.get(machineId) 获取状态机，不允许重复构建，重复构建会报错。
        builder.build(this.getStateMachineIdEnum().getMachineId());
    }

    @Override
    public OrderStateMachineIdEnum getStateMachineIdEnum() {
        return OrderStateMachineIdEnum.ORDER_OF_SALE;
    }
}

4、单个起始状态-外部状态流转

/*
   * 设置一个外部状态转义类型的builder,并设置from\to\on\when\perform
   */
builder.externalTransition()
.from(OrderStatusEnum.INIT)
.to(OrderStatusEnum.PAY_ONLINE)
.on(OrderEventEnum.CREATE_ORDER)
.when(checkOrder())
.perform(createOrderAction);

描述：订单起始状态为“初始化”，当发生“创建订单”事件执行状态转义，当满足 CheckCondition 时，执行 CreateOrderAction。

public class CreateOrderAction implements Action<OrderStatusEnum, OrderEventEnum, OrderContext> {
    @Override
    public void execute(OrderStatusEnum from, OrderStatusEnum to, OrderEventEnum event, OrderContext context) {
        // ...
        // 1.获取状态机
        StateMachine<OrderStatusEnum, OrderEventEnum, OrderContext> stateMachine = getStateMachine();
        // 2.组状态机 messageContext
        OrderContext orderContext = buildContext();
        // 3.状态机事件触发
        stateMachine.fireEvent(OrderStatusEnum.INIT, OrderEventEnum.CREATE_ORDER, orderContext);
        // ...
    }
}

描述：CreateOrderAction 实现创建订单事件，通过 StateMachine.FireEvent 触发状态机事件。

5、内部状态流转

/**
 * 部分发货: 部分发货
 * internalTransition : 内部流转
 */
builder.internalTransition()
.within(OrderStatusEnum.PART_DELIVERY)
.on(OrderEventEnum.DELIVERY_PART)
.when(checkOrder())
.perform(deliverOrderAction);

描述：订单起始状态发生在部分发货状态下，当发生发货时执行状态流转，当满足 CheckCondition(订单部分发货条件)时，执行DeliverOrderAction，执行成功则返回状态：部分发货

6、多个起始状态-外部状态流转

/**
 * 取消订单: 待支付、待发货、待收货 -> 待支付
 * externalTransitions : 用于多个流转的构建器
 */
builder.externalTransitions()
.fromAmong(OrderStatusEnum.PAY_ONLINE,OrderStatusEnum.WAITING_FOR_RECEIVED,OrderStatusEnum.WAITING_DELIVERY)
.to(OrderStatusEnum.CANCEL)
.on(OrderEventEnum.CANCEL_ORDER)
.when(checkOrder())
.perform(cancelOrderAction);

描述：订单起始状态为：待支付、待发货或待收货下，当发生取消订单事件时，当满足 CheckCondition 时，执行 CancelOrderAction，返回状态 CANCEL_ORDER。

小结

Cola-StateMachine 作为阿里开源项目 COLA 中的轻量级状态机组件，最大的特点就是无状态、采用纯 Java 实现，用 Fluent Interface (连贯接口)定义状态和事件，可用于管理状态转换场景。比如：订单状态、支付状态等简单有限状态场景。
